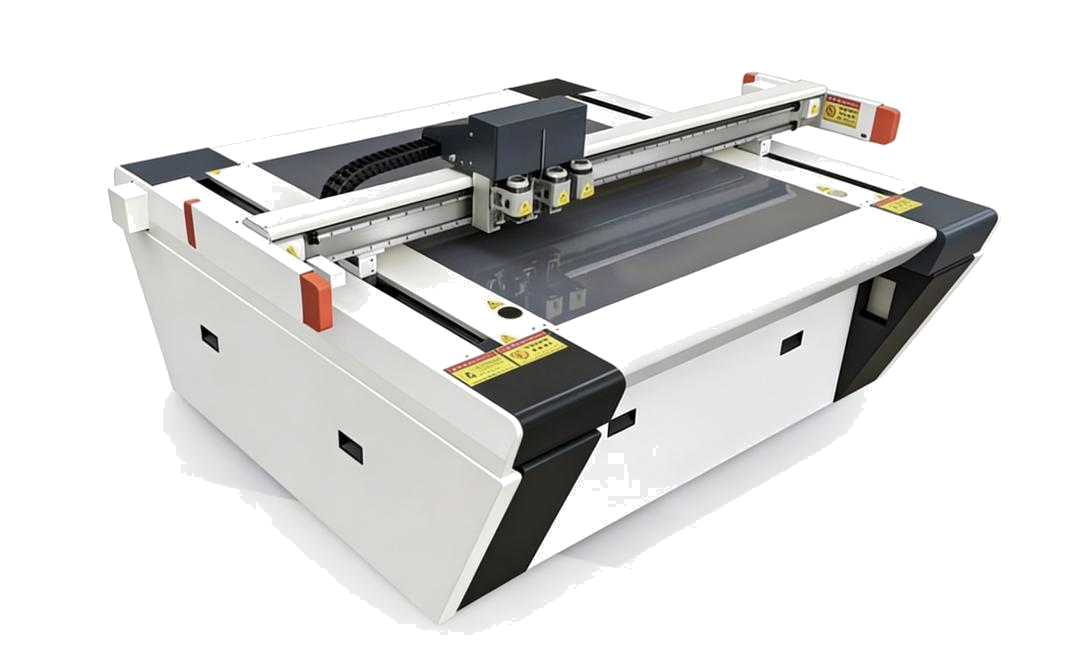

LY-PK-1816RM Бесштамповая машина для резки гибких неметаллических материалов (машина для изготовления образцов)
LY-PK-1816RM — это бесштамповая машина для резки гибких неметаллических материалов, разработанная специально для изготовления образцов и мелкосерийного индивидуального производства в упаковочной промышленности. Она поддерживает широкий спектр материалов, включая серый картон, картон, гофрокартон, ЭВА и другие, с максимальной толщиной резки 50 мм и рабочей точностью ±0,05 мм. Максимальная скорость резки достигает 1200 мм/с, а рабочая скорость — до 1500 мм/с, что полностью соответствует современному разнообразному и быстро меняющемуся рынку упаковки. Подходит для изготовления образцов упаковочных коробок и бумаги, а также для мелкосерийного производства.
Эта машина оснащена высокопроизводительной системой сервоуправления и не требует вырубного штампа. Многофункциональная конструкция объединяет процессы резки, биговки, пазовки и полувырубки в одной машине. Два независимо приводимых в движение рабочих головки позволяют непрерывно работать нескольким инструментам, со сменными модулями инструментов между станциями. Таким образом, одна машина выполняет резку, биговку, пазовку и черчение без ручной перекалибровки. Встроенная система автоматической установки инструмента обеспечивает калибровку и компенсацию длины одним касанием после смены инструмента, гарантируя быструю смену с высокой точностью.
Высокоточная система сервопривода обеспечивает чистые края без заусенцев с точностью позиционирования до ±0,05 мм. Вы можете напрямую импортировать файлы CAD, AI или DXF и генерировать траектории резки одним щелчком мыши, что позволяет машине вырезать любую сложную форму без кривой обучения. Интеллектуальная оптимизация траектории обеспечивает быструю обработку, сокращая цикл изготовления образцов и позволяя быстро реагировать на запросы клиентов. Ключевые компоненты защищены от пыли, что приводит к низкому уровню отказов и простому обслуживанию. Интегрированная стальная рама обеспечивает отсутствие деформации при длительной высокоскоростной работе.
Механическое описание
- Разработана специально для изготовления образцов и мелкосерийного индивидуального производства в упаковочной и полиграфической промышленности.
- Эта машина оснащена высокопроизводительной системой сервоуправления и не требует вырубного штампа.
-
Она совместима с широким спектром материалов, включая серый картон, картон, гофрокартон, ЭВА и другие.
-
Многофункциональная конструкция объединяет резку, биговку, пазовку, полувырубку, делая одну машину подходящей для различных применений. Она идеально подходит для изготовления образцов упаковочных коробок и бумаги, а также поддерживает мелкосерийное производство.
Особенности
|
|
Интегрированная стальная рама сварена из утолщенной высокоуглеродистой стали, что обеспечивает отсутствие деформации или вибрации при длительной высокоскоростной работе. Она обеспечивает стабильные механические характеристики, гарантируя точность резки и долговечность машины.
|
|
|
Встроенная система всасывания, которая интеллектуально активирует вакуумные зоны в зависимости от размера материала, обеспечивая более сильное и равномерное удержание и значительно улучшая плоскостность листа. Она предотвращает подъем и смещение краев и подходит как для тонких, так и для толстых картонов.
|
|
|
Две независимо приводимых в движение рабочие головки позволяют непрерывно работать нескольким инструментам, а инструменты взаимозаменяемы между модулями. Таким образом, одна машина выполняет резку, биговку, пазовку и черчение. С максимальной толщиной резки 50 мм машина совместима с гофрокартоном, серым картоном, картоном, тонким пенопластом, кожей и другими листовыми материалами, удовлетворяя ежедневные потребности в изготовлении образцов.
|
|
Отдельный рабочий стол
|
Встроенная система автоматической установки инструмента обеспечивает автоматическую установку и компенсацию длины одним касанием после смены инструмента, не требуя ручной калибровки. Это обеспечивает быструю смену с высокой точностью. Высокоточная система сервопривода обеспечивает точность резки до ±0,05 мм и производит чистые края без заусенцев.
|
|
|
Вы можете напрямую импортировать файлы CAD, AI или DXF и генерировать траектории резки одним щелчком мыши, что позволяет машине вырезать любую сложную форму без кривой обучения.
|
|
Отдельный рабочий стол
|
Ключевые компоненты защищены от пыли и мусора, что приводит к низкому уровню отказов и простому регулярному обслуживанию. Кроме того, низкое энергопотребление обеспечивает экологически чистую и экономически эффективную работу. Интеллектуальная оптимизация траектории обеспечивает быструю обработку, сокращая цикл изготовления образцов и позволяя быстро реагировать на запросы клиентов на образцы.
|
Примеры функций
|
|
1. Пазовка (V/U-образный паз)
Переключаемая V/U-образная пазовка, одношаговое формирование для жестких и мягких материалов.
|
|
|
2. Полувырубка
Полувырубка, прорезает только верхний слой для легкого разрыва и соединения деталей.
|
|
|
3. Биговка
Равномерная биговка, без трещин и морщин при складывании.
|
|
|
4. Полная вырубка
Штамп не требуется, точная сквозная резка, подходит для мелкосерийного изготовления образцов. Высокоточная резка без морщин на тонкой бумаге и без разрыва краев на толстой бумаге.
|
|
|
5. Резка ЭВА
Специальный антипригарный резак, гладкая и чистая резка ЭВА.
|
|
|
6. Резка гофрокартона
Интегрированная резка, биговка и прорезка для точного воспроизведения конструкций коробок.
|
|
|
7. Резка самоклеящихся этикеток
Прецизионная вырубка с контролем глубины, которая прорезает только лицевую бумагу и клеевой слой, оставляя подложку неповрежденной.
|
|
|

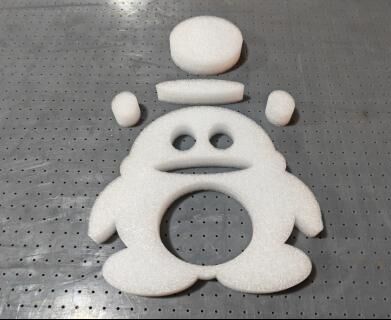

8. Резка пеноматериалов
Способна к высокоточной резке сложных контурных форм, подходит для обработки различных упаковочных вкладышей.
|
Технические характеристики
|
Макс. рабочая скорость
|
1500 мм/с
|
|
Макс. скорость резки
|
1200 мм/с
|
|
Рабочая точность
|
±0,05 мм
|
|
Толщина заготовки
|
50 мм
|
|
Эффективный рабочий размер
|
Д1800 мм * Ш1600 мм
|
|
Источник питания
|
380 В ±10%
|
|
Общая мощность
|
7.5 кВт
|
|
Размеры машины
|
Д2770*Ш2580*В1330 мм
|
Выбор комплектации
1. Стандартная комплектация
|
|
Название
|
Введение
|
|
|
Система управления движением
|
Высокопроизводительная 6-осевая система управления высокоскоростным движением: собственная интеллектуальная собственность, точное движение режущей головки, плавное движение по кривой.
|
|
|
Высокочастотный электрический осциллирующий нож
|
Встроенный высокочастотный двигатель Maxon, скорость до 18 000 об/мин, оснащен специально закаленным лезвием из вольфрамовой стали. Легко режет различные твердые и толстые материалы (например, гофрокартон, сотовый картон, ПВХ-пенопласт) с высокой скоростью, гладкими и ровными краями.
|
|
|
Ножевой инструмент
|
Подходит для материалов толщиной ≤5 мм. Более высокая скорость резки по сравнению с осциллирующим ножом.
|
|
Отдельный рабочий стол
|
Набор биговальных колес
|
Доступны четыре биговальных колеса разной ширины. Создает идеальные биговки на различных гофрокартонах и картонах. Опциональное ПВХ-биговальное колесо для биговки ПВХ.
|
|
|
Перо для черчения
|
Одно нейтральное перо и одно масляное перо. Используется для рисования на бумажных/картонных материалах и для точной отладки машины.
|
|
Вибрационный инструмент 2 мм
|
Порт передачи Ethernet
|
Гибкая и стабильная передача данных, высокая расширяемость автоматизации. Поддерживает удаленное обновление и обслуживание, а также позволяет управлять машиной и вызывать файлы в локальной сети.
|
|
Вибрационный инструмент 2 мм
|
Интегрированный контроллер
|
Высокопроизводительный интегрированный контроллер (не плата расширения материнской платы компьютера). Может быть подключен к любому обычному компьютеру (включая ноутбуки) — не требуется выделенный ПК с высокой спецификацией. Если компьютер выходит из строя, его можно легко заменить обычным компьютером для управления машиной.
|
|
Отдельный рабочий стол
|
Защита безопасности
|
Простой и элегантный дизайн защиты от столкновений. Встроенное устройство инфракрасной световой завесы с чувствительным откликом, обеспечивающее безопасность оператора и надежную работу машины.
|
|
Отдельный рабочий стол
|
Авиационная сотовая алюминиевая плита + пористый ПВХ-рабочий стол
|
Первое в отрасли применение авиационной сотовой алюминиевой плиты: прочная, атмосферостойкая, с высокой плоскостностью, не деформируется под большой нагрузкой. Плавная циркуляция воздуха через внутреннюю сотовую структуру. Опциональное зональное вакуумное всасывание — сильный воздушный поток и высокая удерживающая сила. Пористый ПВХ-рабочий стол обеспечивает лучшие результаты биговки.
|
|
|
Сенсорный экран
|
Цифровая точная настройка и сохранение предустановок глубины и давления ножа через сенсорный экран. Настройка различных параметров резки для удобного управления машиной.
|
|
|
Модуль воздушного насоса
|
Мощный модуль вакуумного воздушного насоса надежно удерживает материал на рабочем столе, обеспечивая персонализированную обработку продукции через систему управления движением.
|
|
|
Модуль лазерного позиционирования
|
Модуль позиционирования с двумя курсорами позволяет быстро и точно резать печатные материалы с помощью ручного двухточечного позиционирования.
|
|
|
Датчик рабочего стола
|
Автоматическое определение данных о плоскостности рабочего стола с помощью модуля датчика рабочего стола. Обратная связь в центр управления для компенсации точности платформы, достижения постоянной плоскостности.
|
2. Стандартная комплектация
|
|
Название
|
Введение
|
|
|
Инструмент для пазовки серого картона
|
Специально разработан для пазовки серого картона. Регулируемый по нескольким углам: 0°~135° свободно регулируется.
|
|
|
Инструмент для пазовки картона
|
Разработан для пазовки картона. Самоадаптируется к рабочему столу, с защитой от проникновения. Легко обеспечивает высокоточную пазовку картона.
|
|
|
Инструмент для V-образной пазовки
|
Поддерживает пазовку сотового картона, ПВХ-картона и многих других материалов, с регулируемым углом 0°~120°Инструмент для пазовки фоторамок
|
|
|
Фиксированная пазовка под углом 90°, специально для фоторамок, гибких пластин, звукопоглощающих панелей и т. д. для пазовки под углом 90°.
|
Инструмент для полувырубки
|
|
|
Разработан для полувырубки (частичного проникновения) самоклеящихся материалов, рекламной пленки с подсветкой и т. д. При использовании с системой точной регистрации камеры можно легко вырезать сложные неправильные формы.
|
|
|
Вибрационный инструмент 2 мм
|
Вибрационный режущий инструмент для пеноматериалов с ходом вибрации 2 мм, специально разработанный для резки пеноматериалов толщиной до 50 мм, таких как ЭПЭ-жемчужный пенопласт, ЭВА-пенопласт, губка и т. д.
|
Система регистрации камеры
|
|
|
Быстрая и точная резка печатных материалов с помощью системы регистрации камеры. Интегрированный модуль сортировки задач по QR-коду обеспечивает автоматизированную настройку заданий для мелкосерийного производства различных партий продукции.
|
|
|
Отдельный рабочий стол
|
Независимый рабочий стол для удобного размещения компьютера.
|
