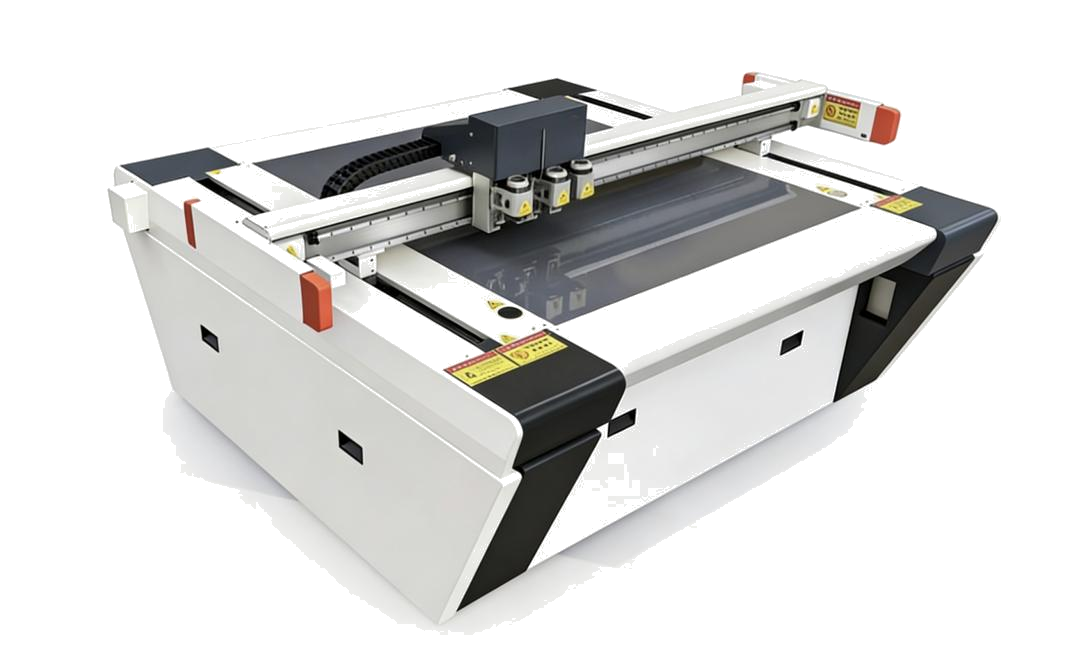

LY-RK03-1113 Машина для резки гибкого неметаллического материала без штампа (машина для изготовления образцов)
LY-RK03-1113 — это машина для резки неметаллических гибких материалов без штампа, разработанная специально для изготовления образцов и мелкосерийного производства по индивидуальному заказу в упаковочной промышленности. Он поддерживает широкий спектр материалов, включая серый картон, картон, гофрированный картон и EVA, с максимальной толщиной резки 50 мм и рабочей точностью ± 0,05 мм. Скорость производства достигает 1500 мм/с, что полностью отвечает потребностям современного диверсифицированного и быстрообрабатываемого рынка упаковки. Подходит для изготовления упаковочных коробок и образцов бумаги, а также мелкосерийного производства.
Эта машина оснащена высококачественной системой сервоуправления и не требует использования пресс-форм для высечки. Многофункциональная конструкция объединяет процессы резки, биговки, обработки канавок и полурезки в одной машине. Три рабочие головки с независимым приводом позволяют нескольким инструментам работать непрерывно, а сменные инструментальные модули позволяют одной машине выполнять различные операции без повторной калибровки вручную.
Встроенная система автоматической настройки инструмента поддерживает калибровку одним касанием и компенсацию длины после смены инструмента, обеспечивая быструю смену и высокую точность. Высокоточная система передачи с сервоприводом обеспечивает чистые края без заусенцев с точностью позиционирования до ±0,05 мм. Интеллектуальная оптимизация пути обеспечивает быструю обработку, сокращая цикл изготовления образцов и позволяя быстро реагировать на запросы клиентов на образцы. Ключевые компоненты защищены от пыли, что обеспечивает низкий уровень отказов и простоту планового обслуживания.
Ключевые особенности
- Разработан специально для изготовления образцов и мелкосерийного производства по индивидуальному заказу в упаковочной и полиграфической промышленности.
- Эта машина оснащена высококлассной системой сервоуправления и не требует использования пресс-форм для высечки.
-
Он совместим с широким спектром материалов, включая серый картон, картон, гофрированный картон, этиленвинилацетат (ЭВА) и другие.
-
Многофункциональная конструкция включает в себя резку, биговку, обработку канавок и полуобрезку, что делает одну машину пригодной для нескольких применений. Он идеально подходит для изготовления упаковочных коробок и образцов бумаги, а также поддерживает мелкосерийное производство.
Функции
|
|
Интегрированная стальная рама сварена из утолщенной высокоуглеродистой стали, что исключает деформацию и вибрацию при длительной работе на высоких скоростях. Он обеспечивает стабильные механические характеристики, гарантируя точность резки и долговечность машины.
|
|
|
Встроенная система всасывания, которая интеллектуально активирует вакуумные зоны в зависимости от размера материала, обеспечивая более сильное и равномерное прижимное усилие и значительно улучшая плоскостность листа. Он предотвращает подъем и смещение кромки и подходит как для тонких, так и для толстых досок.
|
|
|
Три рабочие головки с независимым приводом позволяют нескольким инструментам работать непрерывно, а инструменты взаимозаменяемы между модулями. Таким образом, одна машина выполняет резку, биговку, прокладку канавок и черчение. При максимальной толщине резки 50 мм машина совместима с гофрированным картоном, серым картоном, картоном, тонким пенопластом, кожей и другими листовыми материалами, удовлетворяя ежедневные потребности в изготовлении образцов.
|
|
|
Встроенная система автоматической настройки инструмента обеспечивает автоматическую настройку и компенсацию длины в одно касание после смены инструмента, не требуя ручной калибровки. Это обеспечивает быструю замену с высокой точностью. Высокоточная система передачи с сервоприводом обеспечивает точность резки до ±0,05 мм и обеспечивает чистые кромки без заусенцев.
|
|
|
Вы можете напрямую импортировать файлы CAD, AI или DXF и создавать траектории резки одним щелчком мыши, что позволяет машине вырезать любую сложную форму без необходимости обучения.
|
|
|
Ключевые компоненты защищены от пыли и мусора, что обеспечивает низкий уровень отказов и простоту планового обслуживания. Кроме того, низкое энергопотребление обеспечивает экологически безопасную и экономичную работу. Интеллектуальная оптимизация пути обеспечивает быструю обработку, сокращает цикл изготовления образцов и позволяет быстро реагировать на запросы клиентов на образцы.
|
Примеры функций
|
|
1. Нарезание канавок (V/U-паз)
Переключаемая обработка канавок V/U, одноэтапная обработка жестких и мягких материалов.
|
|
|
2. Высечка с половинным вырезом
Половинная высечка: верхний слой разрезается только на легко отрываемые и соединяющиеся детали.
|
|
|
3.Сгибание
Равномерное сгибание, отсутствие трещин и складок при складывании.
|
|
|
4. Полная высечка
Не требуется пресс-форма, точная сквозная резка, подходит для отбора проб небольшими партиями. Высокоточная резка без складок на тонкой бумаге и без разрывов кромок на толстой бумаге.
|
|
|
5. Резка ЭВА
Специальный резак с антипригарным покрытием, гладкая и чистая резка EVA.
|
|
|
6. Резка гофрированного картона
Интегрированная резка, биговка и прорезь для точного воспроизведения структуры картона.
|
|
|
7. Резка клейкой этикетки
Прецизионная высечка по глубине, которая прорезает только лицевую бумагу и клейкий слой, оставляя подкладку неповрежденной.
|
|
|
8. Резка пенопласта
Способен высокоточной резки сложных контурных форм, подходит для различной обработки упаковочных вкладышей.
|
Технические характеристики
|
МАКС. рабочая скорость
|
1500 мм/с
|
|
МАКС. скорость резки
|
1200 мм/с
|
|
Рабочая точность
|
±0,05 мм
|
|
Толщина заготовки
|
50 мм
|
|
Эффективный рабочий размер
|
Д1100мм*Ш1300мм
|
|
Источник питания
|
380 В±10%
|
|
Общая мощность
|
5,5 кВт
|
|
Размер машины
|
Д2100*В2480*В1200мм
|
Выбор контрольного списка конфигурации
1, стандартная конфигурация
|
Картина
|
Имя
|
Введение
|
|
|
Система управления движением
|
Высококачественная 6-осевая система управления высокоскоростным движением: запатентованная интеллектуальная собственность, точное движение режущей головки, плавное движение по кривой.
|
|
|
Высокочастотный электрический колебательный нож
|
Встроенный высокочастотный двигатель Maxon, скорость до 18 000 об/мин, оснащен лезвием из специально закаленной вольфрамовой стали. Легко режет различные твердые и толстые материалы (например, гофрированный картон, сотовый картон, плиту КТ, пенопласт ПВХ) с высокой скоростью, гладкими и аккуратными краями.
|
|
|
Инструмент «Перетащите нож»
|
Подходит для материалов толщиной ≤5 мм. Более высокая скорость резки по сравнению с осциллирующим ножом.
|
|
|
Набор колесиков для биговки
|
В наличии четыре биговальных колеса разной ширины. Создает идеальные складки на различном гофрокартоне и картоне. Дополнительное биговое колесо из ПВХ для биговки ПВХ.
|
|
|
Плоттер Ручка
|
Одна нейтральная ручка и одна ручка на масляной основе. Используется для рисования на бумаге/картоне, а также для точной отладки станков.
|
|
|
Порт передачи Ethernet
|
Гибкая и стабильная передача данных, широкие возможности автоматизации. Поддерживает удаленное обновление и обслуживание, а также позволяет управлять машиной и вызывать файлы внутри локальной сети.
|
|
|
Интегральный контроллер схемы
|
Высокопроизводительный интегральный контроллер (не сменная плата материнской платы компьютера). Может быть подключен к любому обычному компьютеру (включая ноутбуки) – нет необходимости в выделенном высокопроизводительном ПК. Если компьютер выйдет из строя, его можно легко заменить обычным компьютером для управления машиной.
|
|
|
Безопасность Защита
|
Простой и элегантный дизайн для предотвращения столкновений. Встроенная инфракрасная световая завеса с чувствительным откликом обеспечивает безопасность оператора и надежную работу машины.
|
|
|
Ячеистая алюминиевая пластина авиационного класса + рабочий стол из пористого ПВХ
|
Впервые в отрасли используется сотовая алюминиевая пластина авиационного класса: прочная, устойчивая к атмосферным воздействиям, высокая плоскостность, не легко деформируемая под большой нагрузкой. Плавная циркуляция воздуха через внутреннюю сотовую структуру. Опциональный зональный вакуумный отсос – мощный поток воздуха и высокая удерживающая сила. Рабочий стол из пористого ПВХ обеспечивает лучшие результаты биговки.
|
|
|
Сенсорный экран
|
Цифровая точная настройка и сохранение предустановленных значений глубины и давления ножа с помощью сенсорного экрана. Установите различные параметры резки для удобного управления станком.
|
|
|
Модуль воздушного насоса
|
Мощный модуль вакуумного воздушного насоса надежно удерживает материал на рабочем столе, обеспечивая индивидуальную обработку продукта с помощью системы управления движением.
|
|
|
Модуль лазерного позиционирования
|
Модуль позиционирования с двумя курсорами позволяет быстро и точно разрезать печатные материалы с помощью ручного позиционирования по двум точкам.
|
|
|
Обнаружение рабочего стола
|
Автоматическое распознавание данных о плоскостности рабочего стола с помощью модуля обнаружения рабочего стола. Обратная связь с центром управления для точной компенсации платформы и достижения постоянной плоскостности.
|
2. Стандартная конфигурация机械选配表
|
Картина
|
Имя
|
Введение
|
|
|
Инструмент для обработки канавок серой доски
|
Специально разработан для прорезки пазов на серой доске. Многоугольная регулировка: 0°~135° свободно регулируется.
|
|
|
Инструмент для прорезания канавок на картоне
|
Предназначен для прорезки картона. Самоадаптируется к рабочему столу, имеет защиту от проникновения. Легко обеспечивает высокоточную прорезку канавок на картоне.
|
|
|
Инструмент для обработки канавок V-CUT
|
Споддерживает прорезание пазов для сотовых плит, плит KT и многих других материалов с регулируемым углом 0°~120°
|
|
|
Инструмент для обработки канавок в фоторамке
|
Фиксированная канавка под углом 90°, специально для рамок для картин, гибких пластин, звукопоглощающих плит и т. д. для прорезки канавок под углом 90°.
|
|
|
Инструмент для поцелуя
|
Предназначен для резки (частичного проникновения) самоклеящихся материалов, рекламной пленки с подсветкой и т. д. При использовании с прецизионной системой регистрации камеры можно легко разрезать сложные нестандартные формы.
|
|
|
5 мм вибрационный инструмент
|
Инструмент для вибрационной резки пенопласта с вибрационным ходом 2 мм, специально разработанный для резки вспененных материалов толщиной до 50 мм, таких как жемчужная пена EPE, пена EVA, губка и т. д.
|
|
|
Система регистрации камер
|
Быстрая и точная резка печатной продукции с помощью системы регистрации камер. Встроенный модуль сортировки QR-задач позволяет автоматизировать настройку заданий для мелкосерийного производства различных партий продукции.
|
|
|
Отдельный рабочий стол
|
Независимый операционный стол для удобного размещения компьютера.
|
