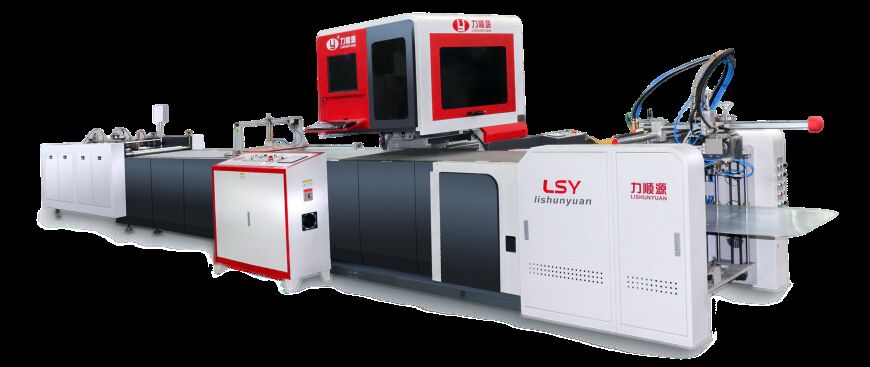

LY-4510C-PK Автоматическая машина для изготовления твердых переплетов (визуальное позиционирование)
LY-4510C-PK — это полностью автоматическая машина для изготовления книг в твердом переплете с передовой технологией визуального позиционирования. Он объединяет две высокоточные 10-мегапиксельные камеры и робот-манипулятор YAMAHA, обеспечивая точность позиционирования ±0,05 мм. Машина способна производить жесткие коробки, твердые переплеты (коробочник) и подкладки как по отдельности, так и одновременно, со скоростью производства 15–30 штук в минуту. Его модульная система подачи с сервоприводом предотвращает сдвоение листов и смещение, а системы циркуляции клея и нагрева обеспечивают равномерное нанесение клея и легкую очистку.
Оснащенный независимыми серводвигателями для подачи, прокатки и транспортировки, LY-4510C-PK обеспечивает надежную координацию и сокращает время настройки. Складная секция оснащена ремнем и сервоуправляемой обмоткой для точного выравнивания краев без зазоров. Ключевые технические параметры включают диапазон размеров бумаги 120–1100 мм (Д) × 95–600 мм (Ш), толщину картона 1–3 мм и занимаемую площадь машины 9500×2550×2000 мм. Благодаря более чем 200 технологическим патентам и 100 сертификатам качества, лежащим в основе конструкции 5-го поколения, эта машина обеспечивает надежную и высокоточную продукцию для производства жестких коробок и твердых переплетов.
Ключевые особенности
- Независимое управление с помощью различных серводвигателей для подачи, предотвращения двойного листа и наклона.
- В пределах 2 комплектов высокоточных камер и робота-манипулятора YAMAHA точность позиционирования ± 0,05 мм. Робот-манипулятор YAMAHA предназначен для точного позиционирования всех видов продуктов, таких как производители твердых переплетов, подкладки и т. д.
- Возможность производства жесткой коробки, твердой обложки (Case Maker) и подкладки.
- Возможность одновременного производства коробки и футляра, производительность до 15-30 шт./мин.
- Простота настройки повышает производительность и увеличивает прибыль предприятия.
Вырез Excel состоит из следующих разделов:
| Фидер |
|
|
- Конструкция кулачкового механизма принтера. Сначала подхватите один лист бумаги и продуйте его в валик, чтобы снизить процент брака.
- (1) Принята система кровообращения, подходящая для горячего и белого клея, чтобы избежать разбрызгивания клея и сократить время очистки, что обеспечивает стабилизацию работы машины; (2) Принята система отопления, которая нагревается в регулярное время и при постоянной температуре, чтобы избежать времени ожидания; (3) С блендером (взбивалкой) внутри, который может равномерно перемешивать клей, чтобы обеспечить одинаковую вязкость клея на бумаге и снизить процент дефектов, вызванных некачественным клеем;
- Устройство подачи, ролик и конвейерная лента имеют собственный серводвигатель и работают как единое целое с четкой координацией и стабильностью, что позволяет сократить время отладки, повысить производительность и увеличить прибыль предприятия.
- Склеивающий валик изготовлен из среднеуглеродистой стали, а его поверхность покрыта нержавеющей сталью 304, что делает вашу машину более долговечной и легкой в очистке, что может помочь вам снизить затраты на техническое обслуживание.
|
|
Позиционирование
|
- Японский робот-манипулятор Yamaha для обнаружения серой картонной коробки.
- Две камеры с объективом и системой отслеживания 10 миллионов пикселей.
- Двойная камера с катушкой XY для позиционирования.
- Точность позиционирования 0,01 мм.
|
|
Прессование
|
- Несколько роботизированных всасывающих рычагов, максимальный размер: L840MM, W:430MM.
- Склад с двумя системами подачи. нижний толчок и всасывающий толчок, чтобы избежать царапин.
|
| Складной |
- Первую продольную сторону с использованием поясного складывания.
- Использование нескольких прижимных роликов и двухслойного ремня для направления и сжатия.
- Обеспечение правильного выравнивания и подачи материалов без зазоров по краям и рассыпания материала! В результате получается более плотный и компактный готовый продукт.
|
|
|
- Сторона ширины с использованием сервоуправления, простота настройки.
- Ременный привод ГРМ обеспечивает синхронизированное позиционирование.
- Угловые прижимные ролики предварительно сжимают края перед складыванием коротких краев.
|
|
|
- Короткая сторона с использованием пневматической обвязки кромок, следите за тем, чтобы на боковой стороне не было зазоров.
- Сторона длины с цифровой настройкой на сенсорном экране, простая настройка для смены нового задания.
|
Техническая спецификация
|
Модель
|
LY-4510C-ПК |
|
Размер бумаги (Д*Ш)
|
Д: 120-1100 мм Ш: 95-600 мм |
|
Размер чехла и подкладки (Д*Ш)
|
Д: 120-1050 мм Ш: 100-500 мм |
|
Толщина бумаги
|
80-300 г/㎡ |
|
Максимальное количество досок
|
6 шт. |
|
Минимальный размер спина
|
30 мм |
|
Минимальный размер боковой доски
|
25 мм |
|
Точность точности
|
±0,05 мм |
|
Скорость
|
15-30 листов/мин |
|
Толщина картона
|
1-3 мм |
|
Источник питания
|
380 В/220 В/50 Гц/3 фазы |
|
Емкость бака для клея
|
30 кг |
|
Постоянная мощность
|
11,5 кВт |
|
Размер машины
|
Д9500×Ш2550×В2000мм |
|
Вес машины
|
3100 кг |
Ход процесса
Для чехла и подкладки:
Упаковка и доставка
