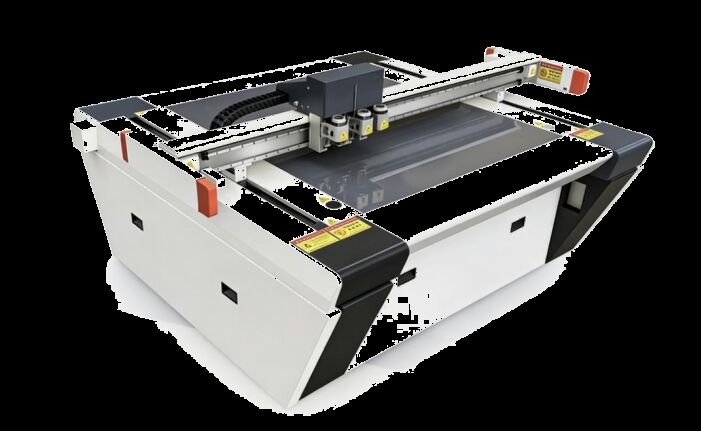

LY-RK03-1113 Бесштамповая машина для резки гибких неметаллических материалов (машина для изготовления образцов)
LY-RK03-1113 — это бесштамповая машина для резки гибких неметаллических материалов, разработанная специально для изготовления образцов и мелкосерийного индивидуального производства в упаковочной промышленности. Она поддерживает широкий спектр материалов, включая серый картон, картон, гофрокартон и ЭВА, с максимальной толщиной резки 50 мм и точностью работы ±0,05 мм. Скорость производства достигает 1500 мм/с, полностью удовлетворяя потребности современного разнообразного и быстро меняющегося упаковочного рынка. Подходит для изготовления образцов упаковочных коробок и бумаги, а также для мелкосерийного производства.
Эта машина оснащена высокопроизводительной системой сервоуправления и не требует штамповочной формы. Многофункциональная конструкция объединяет процессы резки, биговки, пазовки и полурезания в одной машине. Три независимо управляемых рабочих головки позволяют непрерывно работать нескольким инструментам, со сменными модулями инструментов, что позволяет одной машине выполнять различные задачи без ручной перекалибровки.
Встроенная система автоматической установки инструмента поддерживает калибровку одним касанием и компенсацию длины после смены инструмента, обеспечивая быструю переналадку и высокую точность. Высокоточная система привода с сервоприводом обеспечивает чистые края без заусенцев с точностью позиционирования до ±0,05 мм. Интеллектуальная оптимизация траектории обеспечивает быструю обработку, сокращая цикл изготовления образцов и позволяя быстро реагировать на запросы клиентов на образцы. Ключевые компоненты защищены от пыли, что снижает частоту отказов и упрощает плановое техническое обслуживание.
Ключевые особенности
- Специально разработана для изготовления образцов и мелкосерийного индивидуального производства в упаковочной и полиграфической промышленности.
- Эта машина оснащена высокопроизводительной системой сервоуправления и не требует штамповочной формы.
-
Она совместима с широким спектром материалов, включая серый картон, картон, гофрокартон, ЭВА и другие.
-
Многофункциональная конструкция объединяет резку, биговку, пазовку, полурезание, что делает одну машину подходящей для различных применений. Она идеально подходит для изготовления образцов упаковочных коробок и бумаги, а также поддерживает мелкосерийное производство.
Особенности
|
|
Интегрированная стальная рама сварена из утолщенной высокоуглеродистой стали, что обеспечивает отсутствие деформаций или вибраций при длительной высокоскоростной работе. Она обеспечивает стабильные механические характеристики, гарантируя точность резки и долговечность машины.
|
|
|
Встроенная система всасывания, которая интеллектуально активирует вакуумные зоны в зависимости от размера материала, обеспечивая более сильное и равномерное удержание и значительно улучшая плоскостность листа. Она предотвращает подъем краев и смещение, подходит как для тонких, так и для толстых листов.
|
|
|
Три независимо управляемых рабочих головки позволяют непрерывно работать нескольким инструментам, а инструменты взаимозаменяемы между модулями. Таким образом, одна машина выполняет резку, биговку, пазовку и черчение. С максимальной толщиной резки 50 мм машина совместима с гофрокартоном, серым картоном, картоном, тонким пенопластом, кожей и другими листовыми материалами, удовлетворяя ежедневные потребности в изготовлении образцов.
|
|
Независимый операционный стол для удобного размещения компьютера.
|
Встроенная система автоматической установки инструмента обеспечивает автоматическую установку одним касанием и компенсацию длины после смены инструмента, не требуя ручной калибровки. Это обеспечивает быструю переналадку с высокой точностью. Высокоточная система привода с сервоприводом обеспечивает точность резки до ±0,05 мм и создает чистые края без заусенцев.
|
|
|
Вы можете напрямую импортировать файлы CAD, AI или DXF и генерировать траектории резки одним щелчком мыши, позволяя машине вырезать любую сложную форму без кривой обучения.
|
|
Независимый операционный стол для удобного размещения компьютера.
|
Ключевые компоненты защищены от пыли и мусора, что снижает частоту отказов и упрощает плановое техническое обслуживание. Кроме того, низкое энергопотребление обеспечивает экологически чистую и экономически эффективную работу. Интеллектуальная оптимизация траектории обеспечивает быструю обработку, сокращая цикл изготовления образцов и позволяя быстро реагировать на запросы клиентов на образцы.
|
Примеры функций
|
|

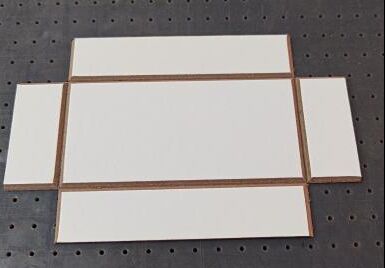

1. Пазовка (V/U-образный паз)
Переключаемая V/U-образная пазовка, одношаговое формирование для жестких и мягких материалов.
|
|
|
2. Полурезание (высечка)
Полурезание, прорезает только верхний слой для легкого отрыва и соединения деталей.
|
|
|

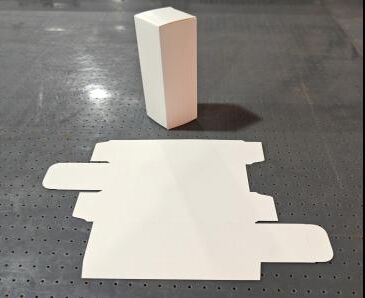

3. Биговка
Равномерная биговка, без трещин и морщин при складывании.
|
|
|

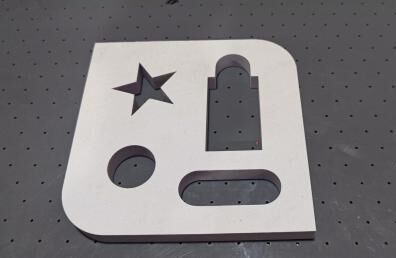

4. Полное резание (высечка)
Не требуется форма, точное сквозное резание, подходит для мелкосерийного изготовления образцов. Высокоточная резка без морщин на тонкой бумаге и без разрывов по краям на толстой бумаге.
|
|
|
5. Резка ЭВА
Специальный антипригарный резак, гладкая и чистая резка ЭВА.
|
|
|
6. Резка гофрокартона
Интегрированная резка, биговка и прорезка для точного воспроизведения конструкций коробок.
|
|
|
7. Резка самоклеящихся этикеток
Прецизионная резка с контролируемой глубиной, которая прорезает только лицевую бумагу и клеевой слой, оставляя подложку неповрежденной.
|
|
|
8. Резка пеноматериалов
Способна к высокоточной резке сложных контурных форм, подходит для обработки различных упаковочных вкладышей. Технические характеристики
|
Макс. рабочая скорость
|
1500 мм/с
|
Макс. скорость резки
|
|
1200 мм/с
|
Рабочая точность
|
|
±0,05 мм
|
Толщина заготовки
|
|
50 мм
|
Эффективный рабочий размер
|
|
Д1100 мм * Ш1300 мм
|
Источник питания
|
|
380 В ±10%
|
Общая мощность
|
|
5,5 кВт
|
Размеры машины
|
|
Д2100 * Ш2480 * В1200 мм
|
Выбор комплектации
|
1. Стандартная комплектация
|
Название
|
Введение
|
Инструмент для пазовки серого картона
|
|
|
Высокопроизводительная 6-осевая высокоскоростная система управления движением: собственная интеллектуальная собственность, точное движение режущей головки, плавное движение по кривой.
|
Высокочастотный электрический осциллирующий нож
|
|
|
Встроенный высокочастотный двигатель Maxon, скорость до 18 000 об/мин, оснащен специально закаленным лезвием из вольфрамовой стали. Легко режет различные твердые и толстые материалы (например, гофрокартон, сотовый картон, ПВХ-пенокартон) с высокой скоростью, гладкими и аккуратными краями.
|
Ножевой инструмент для протяжки
|
|
|
Подходит для материалов толщиной ≤5 мм. Более высокая скорость резки по сравнению с осциллирующим ножом.
|
|
|
Независимый операционный стол для удобного размещения компьютера.
|
Доступны четыре колеса для биговки разной ширины. Создает идеальные биговки на различных гофрокартонах и картонах. Опциональное ПВХ-колесо для биговки ПВХ.
|
Перо-плоттер
|
|
|
Одна нейтральная ручка и одна шариковая ручка. Используется для черчения на бумажных/картонных материалах и для точной отладки машины.
|
|
|
Вибрационный режущий инструмент для пеноматериалов с ходом вибрации 2 мм, специально разработанный для резки пеноматериалов толщиной до 50 мм, таких как вспененный полиэтилен, вспененный ЭВА, губка и т. д.
|
Гибкая и стабильная передача данных, высокая расширяемость автоматизации. Поддерживает удаленное обновление и обслуживание, а также позволяет управлять машиной и вызывать файлы в локальной сети.
|
|
|
Вибрационный режущий инструмент для пеноматериалов с ходом вибрации 2 мм, специально разработанный для резки пеноматериалов толщиной до 50 мм, таких как вспененный полиэтилен, вспененный ЭВА, губка и т. д.
|
Высокопроизводительный интегрированный контроллер схемы (не плата расширения материнской платы компьютера). Может быть подключен к любому обычному компьютеру (включая ноутбуки) – нет необходимости в выделенном ПК с высокими характеристиками. В случае сбоя компьютера его можно легко заменить обычным компьютером для управления машиной.
|
|
|
Независимый операционный стол для удобного размещения компьютера.
|
Простой и элегантный дизайн защиты от столкновений. Встроенное устройство инфракрасной световой завесы с чувствительным откликом, обеспечивающее безопасность оператора и надежную работу машины.
|
|
|
Независимый операционный стол для удобного размещения компьютера.
|
Первое в отрасли использование авиационной алюминиевой сотовой плиты: прочная, устойчивая к атмосферным воздействиям, высокая плоскостность, не деформируется легко под большой нагрузкой. Плавная циркуляция воздуха через внутреннюю сотовую структуру. Опциональная зональная вакуумная аспирация – сильный поток воздуха и высокая удерживающая сила. Пористый ПВХ-рабочий стол обеспечивает лучшие результаты биговки.
|
Сенсорный экран
|
|
|
Цифровая точная настройка и предварительное сохранение глубины и давления ножа через сенсорный экран. Настройка различных параметров резки для удобного управления машиной.
|
Модуль воздушного насоса
|
|
|
Мощный модуль вакуумного воздушного насоса надежно удерживает материал на рабочем столе, обеспечивая персонализированную обработку продукции через систему управления движением.
|
Модуль лазерного позиционирования
|
|
|
Двухкурсорный модуль позиционирования обеспечивает быструю и точную резку печатных материалов с помощью ручного двухточечного позиционирования.
|
Детектор рабочего стола
|
|
|
Автоматическое определение данных о плоскостности рабочего стола с помощью модуля детектора рабочего стола. Обратная связь в центр управления для компенсации точности платформы, достижения постоянной плоскостности.
|
2. Стандартная комплектация
|
机械选配表Изображение
|
Название
|
Введение
|
Инструмент для пазовки серого картона
|
|
|
Специально разработан для пазовки серого картона. Регулируемый угол: свободно регулируется от 0° до 135°.
|
Инструмент для пазовки картона
|
|
|
Предназначен для пазовки картона. Самоадаптируется к рабочему столу, с защитой от проникновения. Легко обеспечивает высокоточную пазовку картона.
|
Инструмент для V-образной пазовки
|
|
|
Поддерживает пазовку сотового картона, ПВХ-картона и многих других материалов, с регулируемым углом от 0° до 120°.
|
Инструмент для пазовки фоторамокФиксированная пазовка под углом 90°, специально для фоторамок, гибких пластин, звукопоглощающих панелей и т. д. для пазовки под углом 90°.
|
|
|
Инструмент для полурезания
|
Предназначен для полурезания (частичного проникновения) самоклеящихся материалов, рекламной подсветки и т. д. При использовании с системой точной регистрации камеры легко режутся сложные неправильные формы.
|
|
|
|
Вибрационный инструмент 5 мм
|
|
Вибрационный режущий инструмент для пеноматериалов с ходом вибрации 2 мм, специально разработанный для резки пеноматериалов толщиной до 50 мм, таких как вспененный полиэтилен, вспененный ЭВА, губка и т. д.
|
Система регистрации камеры
|
Быстрая и точная резка печатных материалов с помощью системы регистрации камеры. Интегрированный модуль сортировки задач по QR-коду обеспечивает автоматизированную настройку заданий для мелкосерийного производства различных партий продукции.
|
|
|
|
Отдельный операционный стол
|
|
Независимый операционный стол для удобного размещения компьютера.
|
