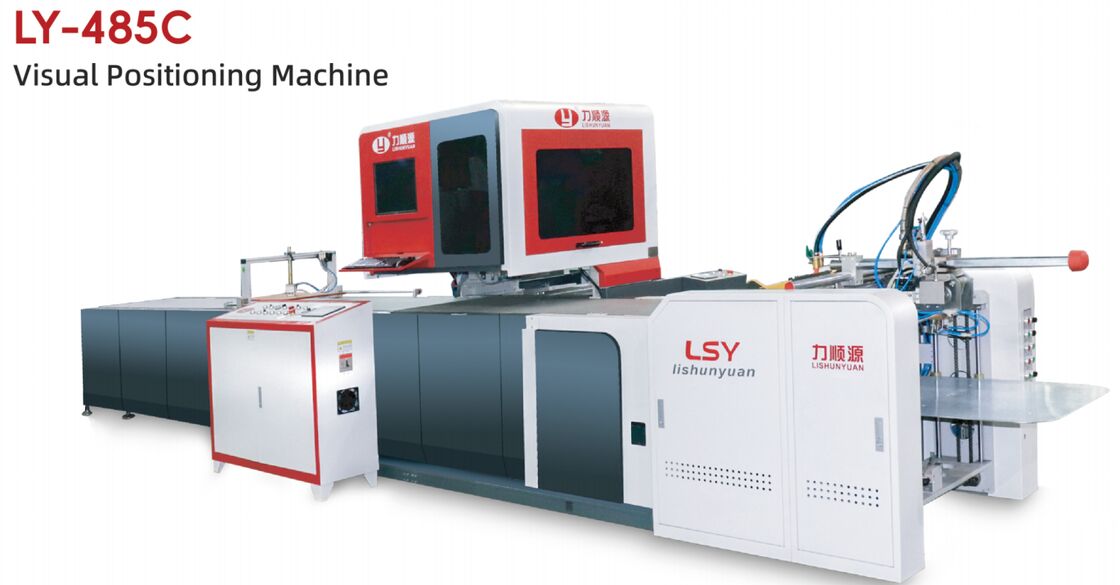

Визуальная позиционирующая машина для позиционирования премиальной подарочной коробки

высокая точность

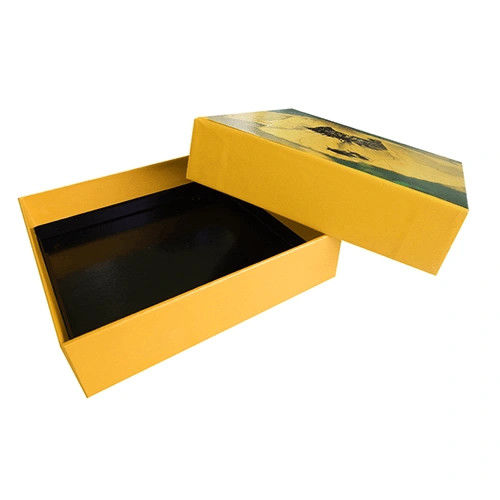

Серия продуктов LY-485. Части подачи, склеивания и конвейерной ленты Feida используют независимый сервопривод. Позиционирующая часть использует роботизированную руку YAMAHA и камеру для визуального позиционирования внутренней коробки, что обеспечивает высокую точность для жестких коробок, коробок-книжек, коробок-ящиков, коробок неправильной формы. Он подходит для различных высококачественных подарочных коробок, требующих склеивания, таких как коробки для телефонов, косметические коробки, коробки для ювелирных изделий, коробки для часов, винные коробки, коробки для сигарет и т. д.

1. Принята высокоскоростная автоматическая система подачи бумаги, управляемая пневматически, с простой и разумной конструкцией.

2. Новый медный скребок более плотно контактирует с резиной, эффективно предотвращая наматывание бумаги, а медный скребок более долговечен.

3. Система подачи и позиционирования бумаги использует импортное высокоточное фотоэлектрическое устройство управления для более точного позиционирования бумаги и картона.

4. Используется управление ПЛК, простое в эксплуатации, неисправности отображаются непосредственно на ЧМИ, что помогает оператору легко решить проблему.

Податчик

1. Управление податчиком с помощью серводвигателя
2. Функция переворачивания подачи бумаги
3. Пневматические вакуумные клапаны большого диаметра
4. Резиновый прижимной ролик для подачи бумаги
5. Антистатическая платформа для бумаги
6. Функция автоматического подъема для стопки подачи
7. Автоматическая остановка стопки подачи при нахождении верхнего листа в позиции Управление податчиком с помощью серводвигателя

Позиционирование

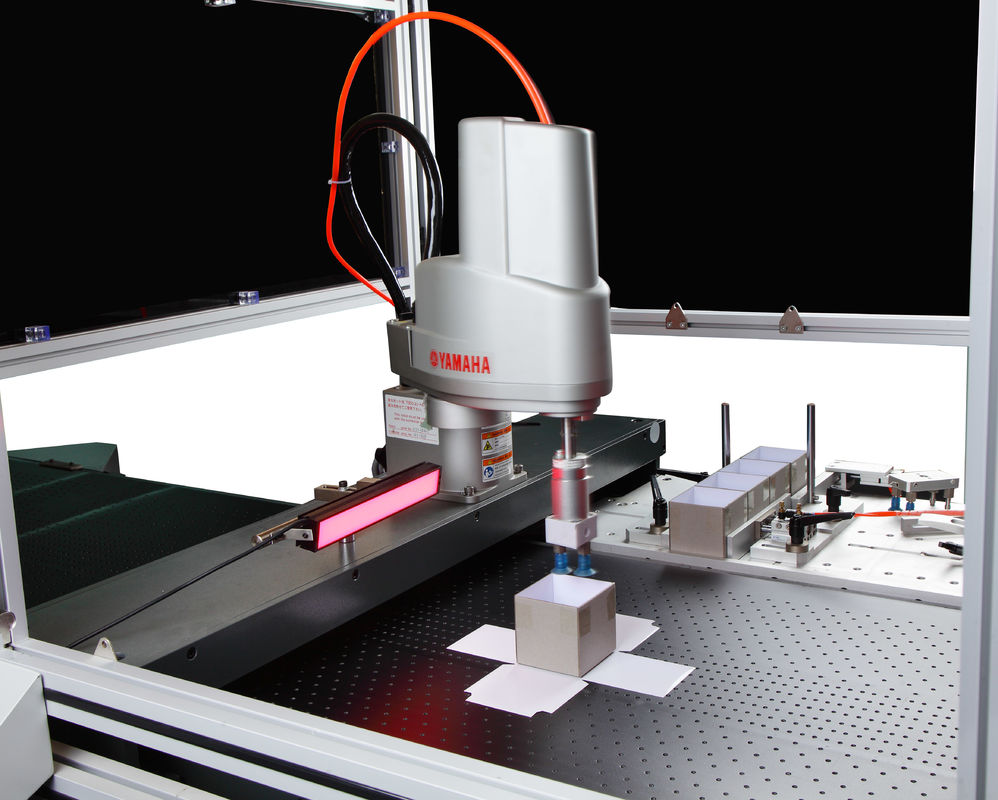

1. Роботизированная рука SCARA (YAMAHA) для позиционирования серой картонной коробки

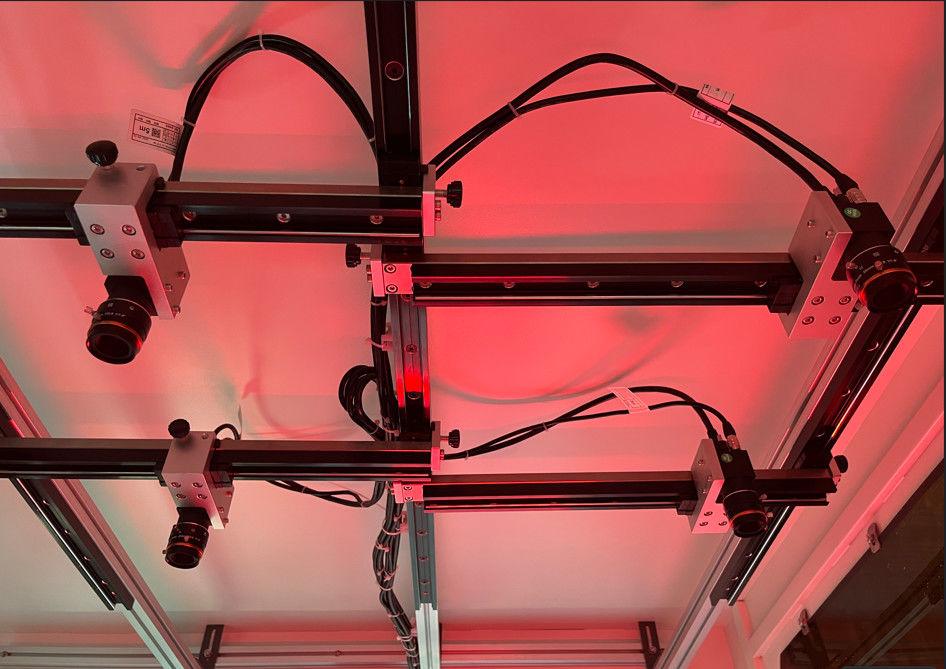

2. Немецкая камера Balser с объективом Kowa из Японии в системе отслеживания с 10 миллионами пикселей

3. Двойная камера с XY-катушкой для позиционирования.

Особенности продукта:

Использование двух промышленных камер с пятью мегапикселями и роботизированной руки YAMAHA для позиционирования, высокая точность позиционирования (±0,1 мм).

Высокая производительность, скорость производства жестких коробок до 25-35 шт./мин; скорость производства коробок-книжек и вклеенных изделий до 20-30 шт./мин.
Использование независимой системы управления человеком и машиной, короткое время переключения машины, быстрая смена версии.
Стабильная подача, не легко всасывает двойные листы, снижает процент брака продукции.

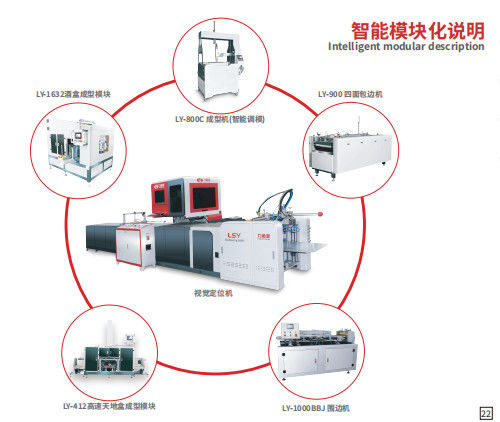

Независимый модуль склеивания и позиционирования, может быть опционально соединен с машиной для наклеивания углов, машиной для изготовления коробок из склеенных досок, пневматической машиной и машиной для изготовления коробок и т. д. для производства коробок-книжек, вклеенных, жестких коробок и коробок с открывающимся окном. Он прочен и расширяем для будущих продуктов.

Спецификация
